LNOI/LTOI晶圓特性與典型應用

1. 高電光效率
LTOI晶圓通過精確的晶體取向控制（X-cut或Z-cut）和優化的電極設計，實現25 pm/V的超高電光系數，是硅基材料的30倍。這一特性使其成為80Gbps高速光調制器的核心材料，在400G/800G光通信模塊中，可實現>100GHz的帶寬和<2V·cm的半波電壓，顯著提升數據中心的光互連密度和能效比。








2. 低傳輸損耗
采用先進的波導制備工藝（如離子束刻蝕），LTOI晶圓在1550nm通信波段實現<0.3 dB/cm的超低傳播損耗。結合錐形耦合結構，光纖-芯片耦合損耗可控制在<0.5dB/端，使長距離光通信系統的無中繼傳輸距離延長至>100km，同時保持信號完整性。






3. 寬光譜透明
通過能帶工程調控，LTOI晶圓在500-5000nm寬光譜范圍內保持>90%的透光率。在中紅外氣體傳感應用中，對CO2（4.3μm）、CH4（3.3μm）等特征吸收峰的檢測靈敏度可達ppb級，適用于工業排放監測和醫療診斷。






4. 高穩定性
采用特殊的抗光折變摻雜技術（如MgO摻雜），LTOI晶圓在>1MW/cm²的高功率激光照射下仍保持穩定的折射率（Δn<10??），器件壽命提升至10年以上，滿足高可靠性激光系統的需求。

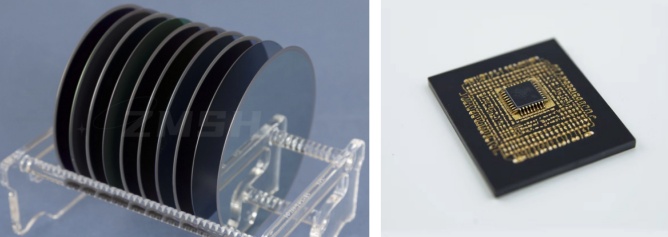

1. 硅基光電異質集成

開發低溫等離子活化鍵合工藝（<300℃），實現LTOI與CMOS硅光芯片的晶圓級集成。集成后的調制器兼具鉭酸鋰的高電光系數（25 pm/V）和硅波導的低損耗（<0.5 dB/cm）優勢，調制效率提升20倍。

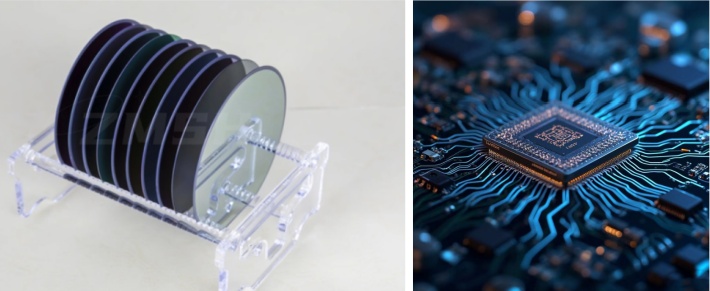

2. 復合氮化硅光路平臺

采用納米級對準技術，構建LTOI-Si?N?混合波導。其中Si?N?波導負責低損耗傳輸（<0.1dB/cm），LTOI區域實現高效電光調制（VπL<2 V·cm），同時利用χ?²?非線性效應實現波長轉換等功能。

3. III-V族激光器協同封裝

基于倒裝焊和微透鏡陣列技術，實現LTOI調制器與DFB激光器芯片的高效耦合（損耗<1dB）。集成模塊的體積<1cm³，功耗降低50%，適用于CPO（共封裝光學）等先進光互連架構。

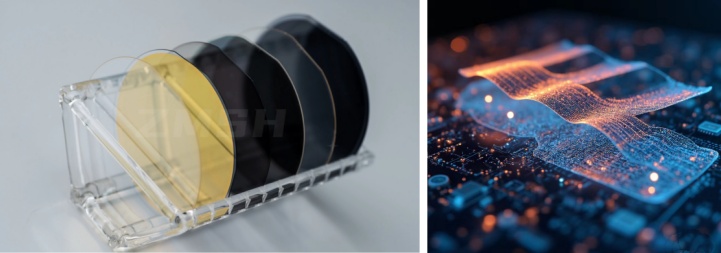

4. 柔性光電系統應用

通過激光剝離和轉印技術，將LTOI功能層（厚度<5μm）與柔性基底集成，彎曲半徑<5mm時性能衰減<5%。該技術已應用于可穿戴健康監測設備，實現心率、血氧等生理參數的高精度檢測。



知明服務

1、晶圓定制：支持薄膜厚度（200-1200nm）、晶向（X/Y切型）定制

2、微納加工：提供＜150nm線寬的干法刻蝕服務

3、測試支持：晶圓級電光參數測試平臺

4、技術咨詢：提供PDK設計套件與流片指導
