摘要

本研究系統考察了熱交換法生長的藍寶石晶體在寬溫域(298～1773 K)內的熱學性能。采用高精度測試設備，獲得了晶體三個主要晶向的熱膨脹系數、比熱容、熱擴散系數及熱導率等關鍵參數。實驗結果表明：在測試溫度范圍內，c向(α33)、a向(α11)和r向(αr)的熱膨脹系數分別從6.010×10-6 K-1、5.310×10-6 K-1、5.400×10-6 K-1增長至9.320×10-6 K-1、8.380×10-6 K-1、8.820×10-6 K-1；比熱容在298～1273 K范圍內由0.780 J/(g·K)線性增加至1.225 J/(g·K)；熱導率則呈現明顯的溫度依賴性，從室溫下的31.430～36.520 W/(m·K)降至高溫時的5.550～9.150 W/(m·K)。這些數據為藍寶石晶體的工程應用提供了重要的熱物性參考。

關鍵詞：藍寶石晶體；熱膨脹；比熱；熱擴散系數；熱導率；各向異性



1、引言

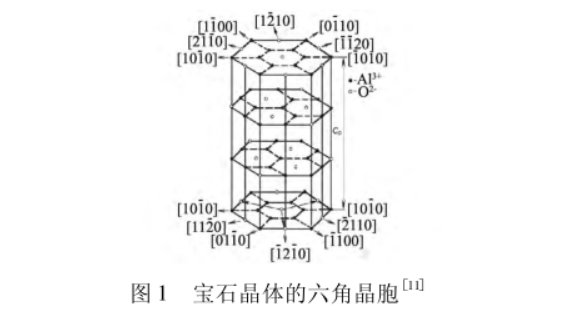

藍寶石晶體(α-Al2O3)作為一種重要的功能材料，因其獨特的物理化學性質（熔點高達2053℃、莫氏硬度9級、優良的化學穩定性等）而被廣泛應用于光學窗口、半導體襯底、激光介質等領域。其六方晶系結構決定了其物理性能的各向異性特征，這在熱學性能方面表現得尤為突出。藍寶石品體結構屬六方晶系，在常溫下其晶格參數a=b=0.4759nm,c=1.2992nm,α=β=90°,γ=120°。組成晶體的原子在空間呈周期性重復排列，在同一晶體的格子中,在不同的方向上質點的排列情況一般是不相同的,所以晶體的一些性質也隨著方向的不同而有所差異，由此晶體表現出各向異性。藍寶石晶體的結構為六方晶胞,C面為密排面,a軸平行于C面,c軸方向原子或離子間的距離大于a軸方向，其熱學性能表現為各向異性，并對晶體生長及應用產生影響。

深入理解藍寶石晶體的熱學性能各向異性，對于優化晶體生長工藝、提高器件性能以及拓展應用領域都具有重要意義。



2、實驗

本研究選用熱交換法生長的a軸向藍寶石晶體為研究對象。該生長方法能夠獲得低位錯密度的高質量單晶。通過X射線衍射定向儀精確確定晶向，采用金剛石線切割技術制備了（0001）C面、（1120）A面和（1102）R面三種取向的樣品，尺寸精度控制在±0.02 mm以內。


2.1 熱膨脹系數測量

采用德國耐馳公司DIL402C型熱膨脹儀，配備高純度Al2O3參比樣。測試藍寶石品體c,a和r方向的熱膨脹系數,所用試樣的尺寸為 10.00 mmx10.00 mm x2.00 mm,測試的溫度范圍為 298~1773K,升溫速率5℃/min,控溫精度為0.3 ℃,分辨率:0.125 nm/1.25 nm,實驗誤差小于5%。


2.2 比熱測量

使用STA409PC同步熱分析儀，采用三步法進行比熱測試。選用藍寶石標準樣品進行儀器校準，測試過程中保持10 K/min的恒定升溫速率，數據采集頻率為1 Hz。


2.3 熱擴散系數測量

采用激光脈沖法測量藍寶石單晶的熱擴散系數,測量的儀器是德國耐馳公司生產的閃光熱導儀LFA427/4/G,測試溫度范圍為298~1273K。所測試的樣品有C,A和R面三種晶片,其尺寸分別為12.64mm x12.64 mm x1.55 mm,12.64 mm x12.64 mm x1.57 mm 和 12.64 mm x12.64 mm x1.58 mm。測試過程中樣品的四周涂以石墨,激光從加熱面(正面)入射,背面用InSb 檢測器來測定品體溫度的變化,在溫度升高到 800℃以上時,石墨會發生氧化現象,導致測試數據發生異常,為防止石墨的氧化,在溫度升高到800℃時每隔100℃通入保護氣體以防止石墨的氧化。



3、結果與討論

3.1 熱膨脹特性

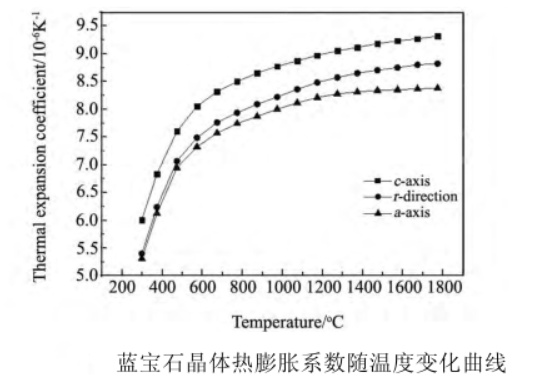

測試數據顯示，在298-573 K溫區內，熱膨脹系數隨溫度升高顯著增大，a向、c向和r向的增長率分別為38.2%、42.1%和39.3%。這種非線性變化與晶格振動非諧效應密切相關。當溫度升至1773 K時，c向熱膨脹系數達到9.320×10-6 K-1，明顯高于a向的8.380×10-6 K-1，這與六方晶系中c軸方向的原子鍵合力較弱有關。值得注意的是，在1273 K以上，熱膨脹系數的溫度依賴性明顯減弱，這可能與高溫下聲子軟化效應相關。

3.2 熱導率特性

室溫下測得r向熱導率最高（36.52 W/(m·K)），比a向高出約16.2%。隨著溫度升高，三個晶向的熱導率均呈單調下降趨勢，在1273 K時分別降至5.550 W/(m·K)（a向）、7.650 W/(m·K)（c向）和9.150 W/(m·K)（r向）。這種變化規律符合Umklapp聲子散射機制。通過對比發現，r向始終保持最優的熱傳導性能，這與其晶體學取向上的原子排列密度較低、聲子平均自由程較大有關。



4、結論


1. 藍寶石晶體的熱學性能表現出顯著的各向異性特征。在測試溫度范圍內，c向熱膨脹系數始終最大，a向最小，r向居中；而熱導率則呈現r向>c向>a向的規律。這種各向異性源于六方晶系的結構特征。

2. 溫度對熱學性能影響顯著。在573 K以下，熱膨脹系數隨溫度升高快速增大，這對晶體生長過程中的熱應力控制提出了更高要求。建議在晶體冷卻過程中，高溫區（>1273 K）可采用較快冷卻速率（5-10 K/min），而在低溫區（<573 K）則應放緩至1-2 K/min。

3. r向展現出最佳的熱傳導性能，在需要高效散熱的器件應用中（如高功率LED襯底、激光窗口等），建議優先選擇r向晶體。同時，在晶體生長工藝優化時，應考慮各向異性帶來的熱應力分布特點，以獲取更高質量的晶體。

本研究建立的寬溫域熱物性數據庫，為藍寶石晶體的工程應用提供了重要參考。特別是在極端環境下的器件設計，需要充分考慮溫度對材料熱學性能的影響規律。


5、結語

作為國內領先的半導體材料解決方案提供商，上海知明科技專注于藍寶石襯底、碳化硅及硅片等關鍵材料的研發與制造，致力于為LED、射頻器件和功率電子領域提供創新性的襯底解決方案。公司擁有從晶體生長到精密加工的完整產業鏈，采用國際先進的導模法(EFG)和熱交換法(HEM)晶體生長技術，結合創新的表面處理工藝，確保材料具有優異的結晶質量（位錯密度<103cm-2）和表面平整度（TTV≤5μm）。

在產品供應方面，上海知明科技提供全方位的半導體材料解決方案。藍寶石襯底產品包括2-8英寸圓片及最大150×150mm方片，厚度規格0.1-1.5mm（公差±0.01mm），提供C面、A面、R面等多種晶向選擇；碳化硅材料涵蓋4H/6H-SiC襯底（2-6英寸），包括導電型和半絕緣型產品；硅片產品則覆蓋2-12英寸單晶硅片及SOI等特殊硅片。通過精確的晶向控制和摻雜技術，我們可以調控材料的熱膨脹系數（4.5-8.5×10??/K）和電阻率（10³-1012Ω·cm），滿足不同應用場景的性能需求。

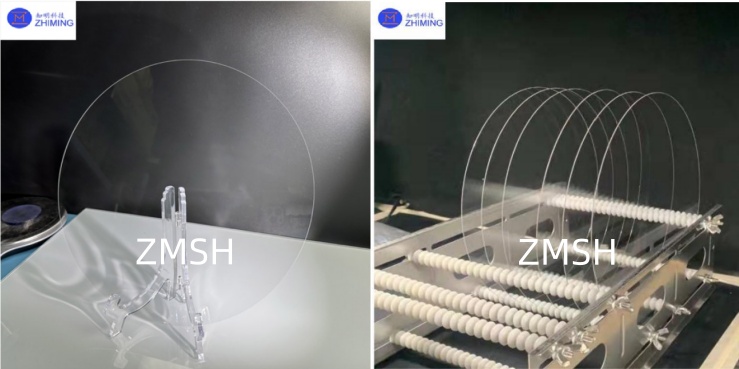

知明  8寸&12寸藍寶石晶圓
