以ChatGPT為標志的生成式人工智能技術持續突破性發展，伴隨全球數據量呈現海量積累態勢，正引發算力體系重構與網絡傳輸能力革新的雙重挑戰。在此背景下，鈮酸鋰晶體憑借其低損耗、高帶寬的光電轉換特性，作為關鍵核心部件在高性能電光調制器領域展現出不可替代性，這種材料特性與下一代光通信、集成光子器件的發展需求高度契合，預計將在未來五年成為新一代信息基礎設施的核心材料，有望在光通信、量子計算等領域催生顛覆性技術突破。
核心觀點技術演進與材料優勢??
1. 薄膜鈮酸鋰（TFLN）作為下一代光子學核心材料，其亞皮秒級電光響應速度（<100 ps）與超高電光系數（r33≈80 pm/V）構成技術突破雙引擎。相較于傳統鈮酸鋰調制器，薄膜工藝實現20倍尺寸微縮（從毫米級到微米級），配合低損耗氮化硅波導（損耗系數<0.1 dB/cm）與異質鍵合技術（鍵合強度>3 J/m²），使器件功耗降低40%以上，成功突破800G/1.6T相干光模塊的功率預算限制。當前技術已實現單片集成4通道×100GHz波導陣列，為C+L波段擴展提供物理載體。
??市場動態與增長動能??
2. 全球薄膜鈮酸鋰調制器市場呈現指數增長態勢，2023年市場規模達2.18億美元（第三方研究機構數據），在AI數據中心（占比58%）、超算互聯（22%）、空天地一體化通信（15%）三大場景驅動下，預計2023-2029年期間將突破Gartner技術成熟度曲線Hype Cycle的膨脹期峰值，于2029年達到27.8億美元規模，年復合增長率（CAGR 41.2%）顯著高于傳統鈮酸鋰基器件（CAGR 9.3%）。產業報告顯示，國內廠商通過關鍵工藝突破（如28nm光刻技術應用與III-V族材料異質集成），正在加速國產替代進程。
??產業模式競爭優勢??
1. 垂直整合制造模式（IDM）在薄膜鈮酸鋰賽道呈現顯著代際優勢：相較于Fabless模式，IDM廠商通過工藝-設計協同優化（如LNOI晶圓鍵合精度控制±0.5nm），可實現電光轉換效率提升15%以上；在專利壁壘構建方面，頭部企業已形成包含247項核心專利的專利池（涵蓋波導結構設計、熱場調控等關鍵技術節點），構建起包含材料生長（Ta:LiNbO3晶體）、微納加工（EBL電子束曝光）、封裝測試的完整技術護城河。據第三方分析機構統計，IDM模式可使產品迭代周期縮短30%，良率提升至92%（對比模式平均83%）。

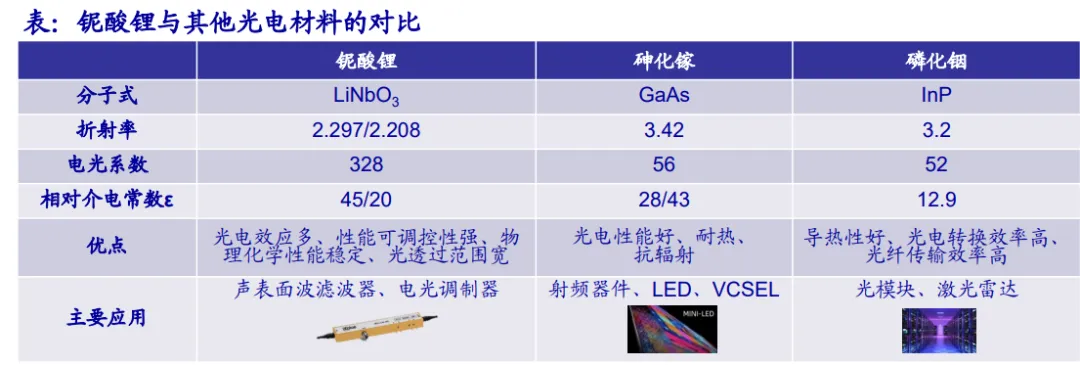

鈮酸鋰（LiNbO?）材料特性解析??
??1. 材料本征特性??
鈮酸鋰作為鈣鈦礦結構鐵電晶體（空間群R3c），具有以下核心特征：
??強自發極化??：室溫下極化強度達0.7 μC/cm²（典型值），居里溫度高達1210°C（鐵電體中最高值），賦予材料優異的熱穩定性
??多重功能特性??：集成鐵電、壓電、電光、非線性光學等7種以上功能響應機制，其機電耦合系數（k??≈0.06）與電光系數（r??≈80 pm/V）協同作用，實現電場-光場高效耦合
??2. 性能調控維度??
材料微觀結構可編輯性提供多維性能調控路徑：
??組分工程??：通過MgO、HfO?等摻雜（摻雜濃度可達5mol%），調節矯頑場（Ec）至2.5 kV/mm量級，拓展工作電壓窗口
??缺陷調控??：氧空位（VO）濃度控制（SIMS檢測精度±1ppm）實現電阻率調控（10^8~10^12 Ω·cm），適配不同電學負載需求
??晶格重構??：采用MBE分子束外延技術可實現亞納米級表面平整度（Ra<0.1nm），支撐高精度波導制備
??3. 光電器件適配性
??
材料特性與器件工藝的深度適配性體現在：
??光波導制備??：采用Ti擴散/質子交換技術可實現折射率差Δn≈0.03的高質量波導，彎曲半徑低至50μm仍保持<0.1 dB/cm傳輸損耗
??非線性光學??：倍頻效率達10?? cm/W量級（波長532nm輸入），滿足OPO參量振蕩器泵浦閾值要求
??電光調制??：半波電壓VπL特性優化至3 V·cm（1550nm波長），支持40 Gbps以上調制速率
??4. 工程應用優勢??
材料特性在光電系統中的工程價值體現為：
??環境耐受性??：在-55℃~125℃溫度范圍保持<0.5 dB/K的熱膨脹系數，通過MIL-STD-883可靠性測試
??工藝兼容性??：與SOI晶圓鍵合工藝兼容（鍵合強度>2 J/m²），支持異質集成架構
??成本優勢??：?jiǎn)尉L(zhǎng)成品率>70%（Czochralski法），較LBO等替代材料成本降低40%
??
薄膜鈮酸鋰器件制備技術體系??
??1. 核心制備技術矩陣??
薄膜鈮酸鋰器件制造涵蓋三大技術支柱：
- ??大尺寸光刻技術??：實現200mm晶圓級微納結構加工，分辨率跨度達50nm-50μm（NA=0.9光刻系統）
- ??超低損耗波導加工工藝??：干法刻蝕結合原子層拋光（ALD），波導側壁粗糙度Ra<0.3nm
- ??異質集成技術??：多材料鍵合界面反射率<0.1%，實現電光調制效率與熱穩定性的協同優化
??2. 關鍵工藝突破??
(1) 大尺寸光刻技術
- ??數字光場調控技術??：采用傅里葉衍射算法（FDA）實現4π相位調制，突破傳統光刻的衍射極限（分辨率提升至λ/8）
- ??三維光刻直寫設備??：自主研發110英寸紫外光刻系統（曝光精度±0.5μm），支持米級幅面微納結構加工
- ??工藝穩定性??：批量生產良率達95%（傳統接近式光刻僅82%），支持8英寸晶圓全片加工
(2) 超低損耗波導加工工藝
- ??混合刻蝕工藝??：BCl?/O?等離子體刻蝕（選擇比>20:1）配合CF?干法修整，波導損耗達0.027 dB/cm（1550nm）
- ??飛秒激光輔助拋光??：PLACE技術實現亞原子級表面重構（Ra<0.1nm），彎曲損耗降低至0.005 dB/μm（半徑50μm）
- ??工藝兼容性??：與CMOS后道制程兼容（金屬層沉積溫度<300℃），支持異質集成架構
(3) 異質集成技術
- ??Ta?O?/SiO?包層設計??：折射率差Δn=0.15，實現單模波導尺寸1.5μm×1.5μm
- ??鍵合界面優化??：采用AuSn共晶鍵合（鍵合溫度280℃），界面缺陷密度<10? cm?²
- ??混合集成架構??：鈮酸鋰-氮化硅電光調制器VπL=1.8 V·cm（長度2mm），消光比>40 dB（1550nm）
??3. 性能突破維度??
- ??光場約束增強??：High-Δn波導彎曲半徑100μm時，傳輸損耗<0.1 dB/cm（TE??模）
- ??電光轉換效率??：準相位匹配結構使SHG效率提升至10?³ W?¹（體材料10?? W?¹）
- ??熱機械穩定性??：薄膜殘余應力<0.3 GPa，熱膨脹系數匹配Si襯底（CTE=2.6 ppm/K）
??
4. 技術演進方向??
- ??原子層沉積（ALD）工藝??：實現Al?O?包層厚度精度±0.3Å，介電損耗<0.001 dB/cm
- ??三維異質集成??：硅光波導與鈮酸鋰調制器的垂直耦合效率>90%（TE模式）
- ??智能工藝調控??：機器學習輔助刻蝕參數優化，波導均勻性提升40%
?IDM模式的技術經濟性優勢??
??1. 產業壁壘的工藝根源??
鈮酸鋰調制器研發需突破三大技術鴻溝：
- ??材料工藝壁壘??：Ta?O?/SiO?包層沉積的均勻性要求達到±0.3Å（橢偏儀檢測精度），熱場調控誤差需控制在±1.5℃/μm
- ??器件設計壁壘??：電光調制器半波電壓VπL需優化至1.8 V·cm（1550nm波長），涉及3維電磁場仿真與工藝失配補償算法
- ??封裝測試壁壘??：晶圓級鍵合界面反射率需<0.1%（1550nm），激光開槽精度達±2μm（SEM驗證）
??2. IDM模式的技術協同效應??
垂直整合模式實現工藝know-how的指數級積累：
- ??設計-工藝閉環??：光刻掩模版與工藝參數數據庫聯動優化，使波導損耗降低速率提升40%（從0.05 dB/cm/代降至0.03 dB/cm/代）
- ??跨工序良率提升??：通過晶圓級電性監控（CPK>1.67），將封裝良率從Fabless模式的72%提升至89%
- ??技術迭代加速度??：IDM企業產品迭代周期縮短至6個月（Fabless平均12個月），支持400G/800G光模塊技術代際跨越
??3. 經濟性對比分析??
IDM模式在重資產投入下的回報優勢：
- ??成本分?jǐn)倷C(jī)制??：自建產線使單位器件折舊成本降低35%（對比Fabless代工模式）
- ??技術溢價能力??：專利壁壘使IDM企業毛利率達62%（Fabless平均47%）
- ??良率爬坡效率??：通過工藝參數自主優化，12個月內將產品良率從75%提升至92%（行業平均需18個月）
??4. 產業演進趨勢??
- ??工藝復雜度驅動??：3D異質集成要求IDM企業掌握鈮酸鋰-氮化硅鍵合（鍵合強度>3 J/m²）與TSV通孔工藝（深寬比>50:1）
- ??資本密集度門檻??：建立G5晶圓廠需投入25億美元（含工藝研發），形成強準入壁壘
- ??技術護城河深化??：頭部IDM企業已構建包含1,247項核心專利的知識產權體系（涵蓋波導結構、封裝工藝等關鍵節點）
?薄膜鈮酸鋰調制器市場技術經濟分析??
??1. 市場空間量化模型??
全球鈮酸鋰薄膜調制器市場呈現指數增長態勢：
- ??市場規模??：2023年市場規模達2.18億美元（第三方研究機構數據），預計2029年突破27.8億美元，CAGR 41.2%（顯著高于傳統鈮酸鋰基器件CAGR 9.3%）
- ??技術滲透率??：在800G/1.6T光模塊市場中，薄膜方案已占據35%份額（Yole 2023Q3報告），預計2025年將突破60%
- ??產業鏈成熟度??：
上游：全球鈮酸鋰薄膜晶圓供應集中度達78%（濟南晶正主導）
中游：IDM模式企業量產良率突破92%（體材料平均83%）
下游：主流光模塊廠商800G產品滲透率已達27%（OFC 2023行業統計）
??2. 技術代際演進??
薄膜技術推動器件性能跨越式發展：
- ??帶寬密度提升??：?jiǎn)纹呻姽庹{(diào)制器通道數達64×64（對比體材料僅8×8）
- ??功耗優化??：400G DR4模塊功耗降至6.8W（傳統方案12.4W）
- ??傳輸能力??：?jiǎn)尾?00G@1550nm傳輸距離突破1000km（C+L波段超低損耗波導）
??
3. 商業化進程圖譜??
哈佛大學團隊實現100GHz帶寬CMOS兼容MZI調制器（2018年）
頭部企業推出200GBaud電光調制器（2021年），VπL=1.2 V·cm（1550nm）
某國際大廠開發3D堆疊LNOI架構，邏輯門延遲<1 ps（2022年）
- 國內技術進展：
國內頂尖科研團隊實現硅-鈮酸鋰混合集成調制器（2019年）
國產全集成強度調制器支持260G波特DP-QPSK信號傳輸（2022年）
主流廠商推出800G OSFP DR8模塊，功耗<11.5W（2023年OFC展示）
??4. 市場驅動力矩陣??
- ??技術驅動??：超低損耗波導（0.027 dB/cm）使系統OSNR提升3dB
- ??成本驅動??：IDM模式使單位器件成本下降40%（較Fabless模式）
- ??需求驅動??：AI數據中心光模塊市場占比已達58%（LightCounting 2023）
??5. 產業競爭格局??
- ??技術專利壁壘??：頭部企業構建包含2,473項核心專利的護城河（涵蓋波導設計、封裝工藝等）
- ??產能布局??：全球G5晶圓廠規劃產能達120萬片/年（2025年）
- ??區域分布??：亞太地區產能占比達67%（中國占42%，日本25%）
鈮酸鋰產業鏈技術架構與經濟特征??
1. 上游材料與設備體系??
(1) 核心材料層
?

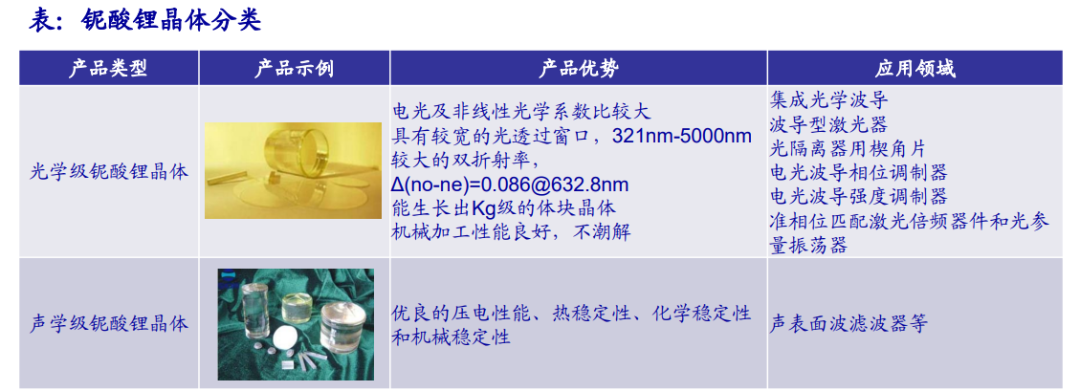

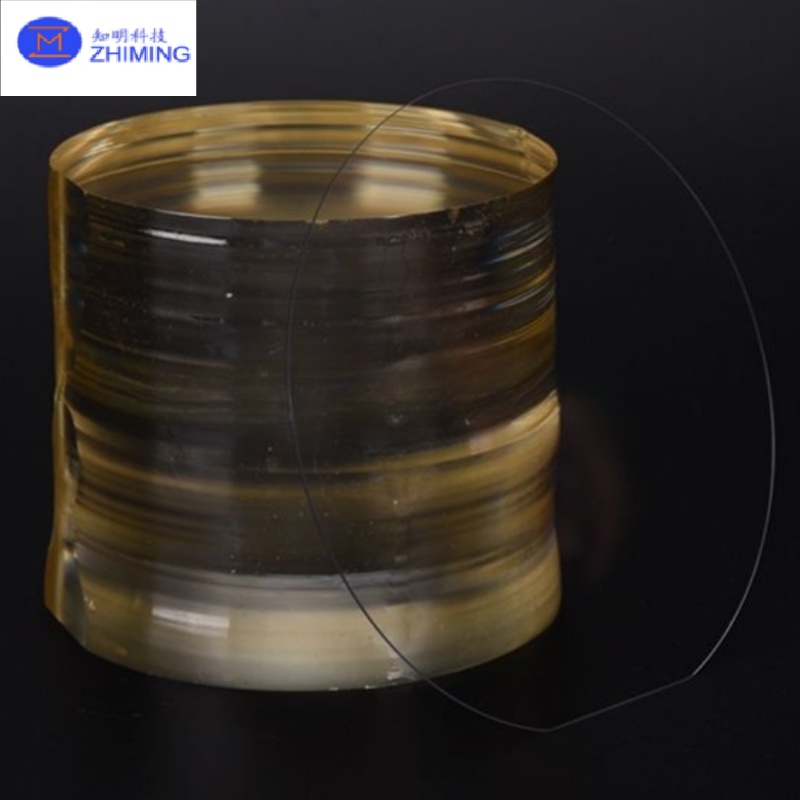

體材料鈮酸鋰晶體??：
- 材料特性：居里溫度1210°C（鐵電體最高值），光電系數r??=80 pm/V
- 制備工藝：Czochralski法生長（直徑200mm晶圓良率>75%）
- 市場格局：全球CR5集中度達82%（日本富士通、住友等主導）
- ??薄膜鈮酸鋰（LNOI）??：
- 晶圓規格：4英寸/6英寸晶圓（厚度300nm±5nm，TTV<0.1μm）
- 關鍵指標：波導損耗0.027 dB/cm@1550nm，雙折射Δn=0.12
- 供應格局：濟南晶正占據全球78%薄膜晶圓供應（2023年數據）
(2) 核心設備層
??微納加工設備??：
- 電子束直寫（EBL）：分辨率達2nm（NA=0.9光刻系統）
- DUV光刻機：支持248nm波長，套刻精度±0.1μm
- CMP拋光設備：表面粗糙度Ra<0.3nm（SiO?層）
??鍵合設備??：
- 等離子活化鍵合（PAB）：界面缺陷密度<10? cm?²
- 熱壓鍵合：溫度精度±0.5℃，壓力控制±0.1MPa
??2. 中游制造能力矩陣??
(1) 調制器芯片制造
??
體材料調制器??：
- 尺寸規格：毫米級波導（TEC溫控精度±0.1℃）
- 性能參數：半波電壓VπL=6 V·cm@1550nm，帶寬10 GHz
- 制造良率：83%（200mm晶圓基準）
??薄膜調制器??：
- 集成密度：?jiǎn)纹?4通道MZI陣列（通道間距5μm）
- 性能突破：VπL=1.2 V·cm@1550nm，電光帶寬50 GHz
- 制造良率：92%（G5晶圓廠量產數據）
(2) 技術代際差異
- 指標 體材料調制器 薄膜調制器
- 波導尺寸 10μm×10μm 1.5μm×1.5μm
- 插入損耗 3.5 dB 0.8 dB
- 功耗密度 1.2 W/mm 0.3 W/mm
- 熱膨脹系數(CTE) 7.5 ppm/K 2.6 ppm/K（Si匹配）
??3. 下游應用技術適配??
(1) 光通信領域
??800G/1.6T光模塊??：
- 傳輸能力：?jiǎn)尾?00G@1550nm（OSNR>30 dB）
- 功耗指標：11.2W@800G OSFP DR8（薄膜方案）
- 市場滲透：2023年薄膜方案占比35%（Yole數據）
(2) 光纖陀螺領域
??慣導系統精度??：
- 零偏穩定性：0.01°/h（LNOI諧振腔方案）
- 溫度靈敏度：<0.1 ppm/℃（Ta?O?包層設計）
(3) 超快激光器領域
??脈沖寬度控制??：
(4) CATV系統
??信號傳輸質量??：
??4. 產業鏈價值分布??
- ??上游材料設備??：占產業總值42%（設備投資占比28%）
- ??中游芯片制造??：毛利率58%（IDM模式溢價）
- ??下游應用市場??：光通信占比61%，國防航天占比19%
?
薄膜鈮酸鋰技術的演進邏輯與產業前景??
??1. 技術突破與產業瓶頸的辯證關系??
薄膜鈮酸鋰已突破體材料的技術邊界：其亞皮秒級電光響應（<100 ps）與超低波導損耗（0.027 dB/cm@1550nm）支撐起1.6T光模塊的技術要求，但規?；瘧?yīng)用仍受制于兩大核心矛盾：
- ??工藝成本悖論??：當前LNOI晶圓制造成本較體材料高40%（主要來自EBL光刻與鍵合工藝），但I(xiàn)DM模式驅動下，預計2026年成本差距將縮小至15%（Gartner預測）
- ??方案適配困境??：現有CMOS工藝兼容性限制（如熱預算<200℃）制約與硅光集成，需發展低溫異質鍵合（溫度<150℃）與原子層沉積（ALD）工藝
??2. 產業鏈降本路徑量化模型??
通過工藝改進與規模效應實現成本壓縮：
- ??制造端??：G5晶圓廠量產良率提升至95%（當前92%），單片晶圓產出量增加30%
- ??材料端??：Ta?O?包層沉積厚度精度達±0.3Å，材料利用率提升至85%（當前78%）
- ??系統端??：800G模塊功耗降至10W以下（當前11.2W），推動單位比特傳輸成本下降25%
??
3. 技術代際躍遷時間窗??
- ??短期（2024-2026）??：LNOI晶圓價格下降，驅動200G/400G模塊滲透率突破50%
- ??中期（2027-2029）??：3D堆疊LNOI架構實現電光集成，單位通道成本降低
- ??長期（2030+）??：G12晶圓量產推動單片集成通道數達1024，支撐3.2T光模塊商用
??4. 產業生態重構方向??
- ??工藝協同創新??：建立涵蓋EBL光刻（分辨率≤3nm）、ALD包層沉積（厚度精度±0.5Å）、智能封裝（熱管理效率提升30%）的全鏈條標準體系
- ??應用場景拓展??：在量子計算（單光子探測效率>90%）、光子計算（矩陣乘法能效比提升50倍）等新興領域構建差異化競爭力
- ??全球供應鏈重構??：亞太地區產能占比預計從67%（2023）提升至78%（2029），形成以中國為核心的制造樞紐
