摘要

藍寶石（α-Al?O?）是一種性能優異的功能材料，具有高硬度、高熱導率、良好的化學穩定性和光學透明性，廣泛應用于半導體、LED、光學窗口、激光器件等領域。本文詳細探討了藍寶石在不同晶向（如C向、M向、R向、A向等）下的熱膨脹系數（CTE）和熱導率（Thermal Conductivity）的變化規律，并分析其在不同應用場景中的影響。此外，作為專業的藍寶石材料供應商，我們可提供多種晶向（C、M、R、A、C偏A等）和尺寸（2寸至12寸）的藍寶石襯底，并可定制鍍膜（如增透膜）、光學元器件（藍寶石棒、柱等），滿足半導體、光學及科研領域的需求。

藍寶石的晶體結構與各向異性

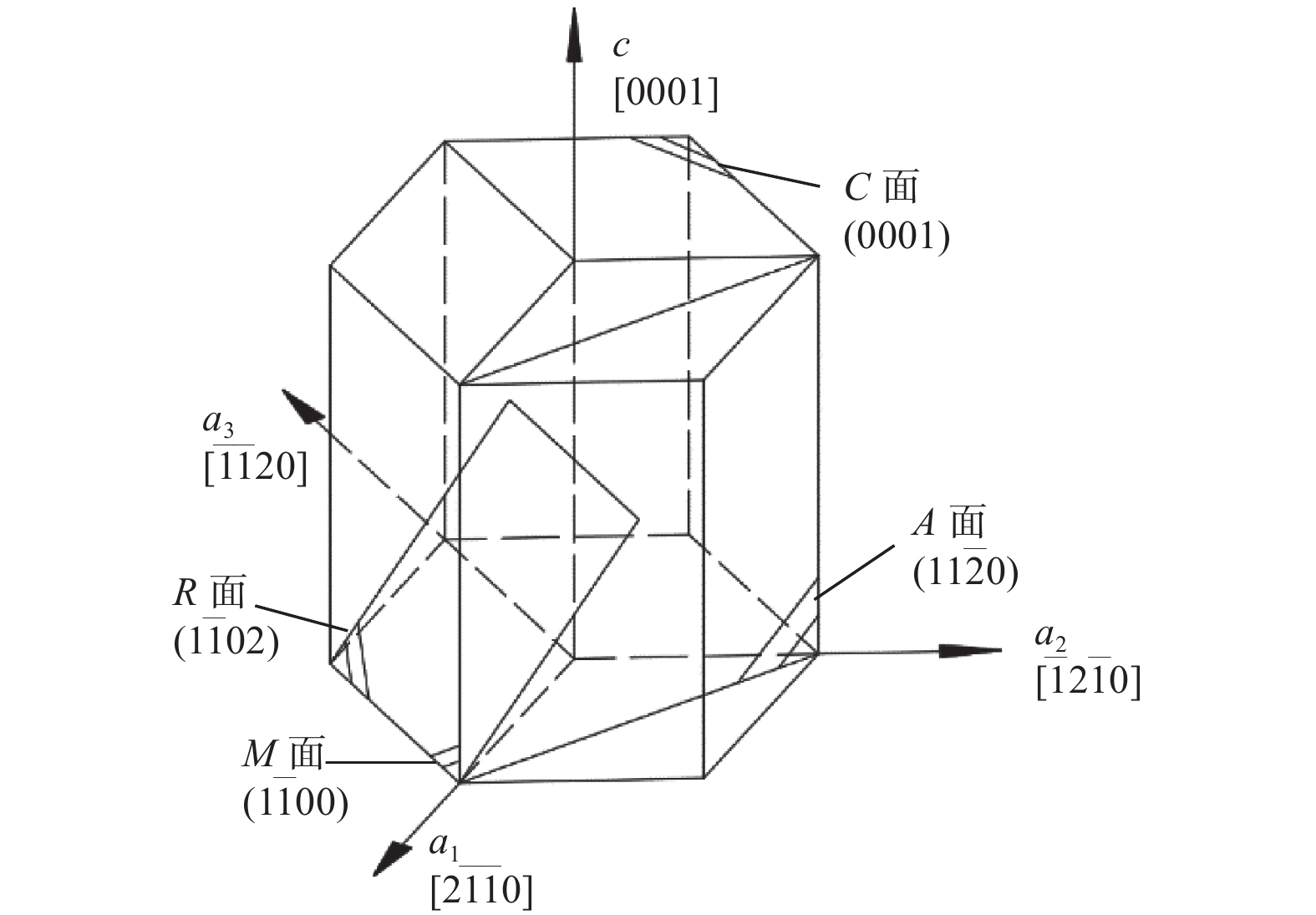

藍寶石（α-Al?O?）屬于六方晶系，具有各向異性，即其物理性質（如熱膨脹系數、熱導率、硬度等）在不同晶向上存在差異。主要晶向包括：


· C向（0001）：最常見，用于LED襯底、光學窗口等。


· A向（11-20）：機械性能優異，適用于高應力環境。


· M向（10-10）：常用于激光器、光學元件。


· R向（1-102）：具有特殊的光學性能，適用于某些激光應用。


由于晶體結構的各向異性，藍寶石的熱膨脹系數和熱導率在不同晶向上表現不同，直接影響器件的熱穩定性。



藍寶石的熱膨脹系數（CTE）

熱膨脹系數（Coefficient of Thermal Expansion, CTE）描述材料在溫度變化時的尺寸變化率。藍寶石的CTE在不同晶向上差異顯著：

不同晶向的CTE數據

分析與討論

· C向藍寶石：在平行c軸方向（8.3×10??/K）比垂直c軸方向（7.5×10??/K）膨脹略大，可能導致異質外延生長（如GaN-on-Sapphire）時產生熱應力。


· A向和M向：CTE接近，適用于需要高熱穩定性的光學元件。


· R向：CTE較低，適用于高功率激光器，減少熱形變。


應用影響：在LED外延生長中，GaN與藍寶石襯底的CTE不匹配會導致翹曲和缺陷，因此需優化晶向選擇（如C偏A向可降低應力）。

藍寶石的熱導率（Thermal Conductivity）


熱導率衡量材料傳導熱量的能力，藍寶石的熱導率同樣具有各向異性：


不同晶向的熱導率數據（室溫）


分析與討論

· C向藍寶石：沿c軸熱導率最高（35 W/m·K），適用于高功率LED和激光器散熱。


· A向和R向：熱導率適中，適合光學窗口和激光基板。


· M向：熱導率略低，但機械強度高，適用于高應力環境。


應用影響：在半導體激光器中，高熱導率可有效降低熱阻，提高器件壽命。因此，C向藍寶石常用于高功率器件。



晶向選擇對器件性能的影響

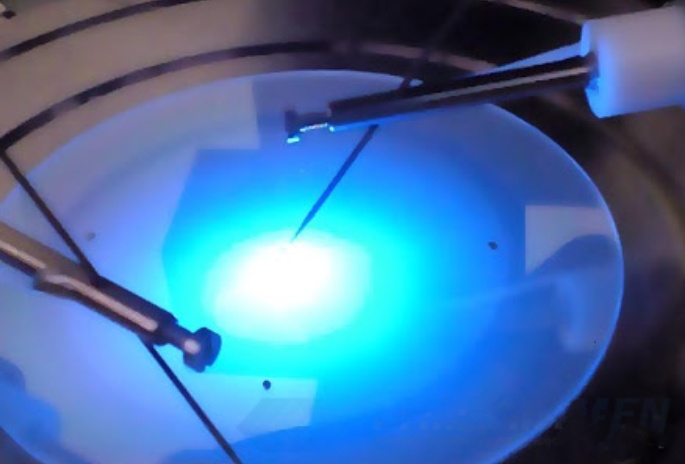

LED行業（GaN-on-Sapphire）

· C向襯底：主流選擇，但CTE不匹配可能導致外延層應力。


· C偏A向（如偏4°）：可減少缺陷密度，提高LED發光效率。





激光器與光學窗口

· R向或A向：低CTE和高熱導率組合，減少熱形變，適用于高功率激光窗口。

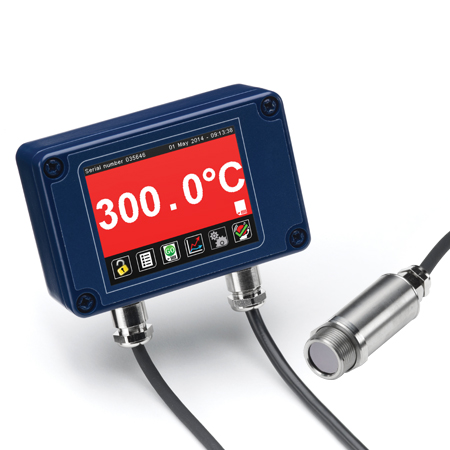

高溫傳感器

· M向：機械強度高，耐高溫，適用于惡劣環境。

藍寶石材料供應與服務

作為專業藍寶石供應商，上海知明提供：


· 多種晶向：C、M、R、A、C偏A等，滿足不同熱學需求。

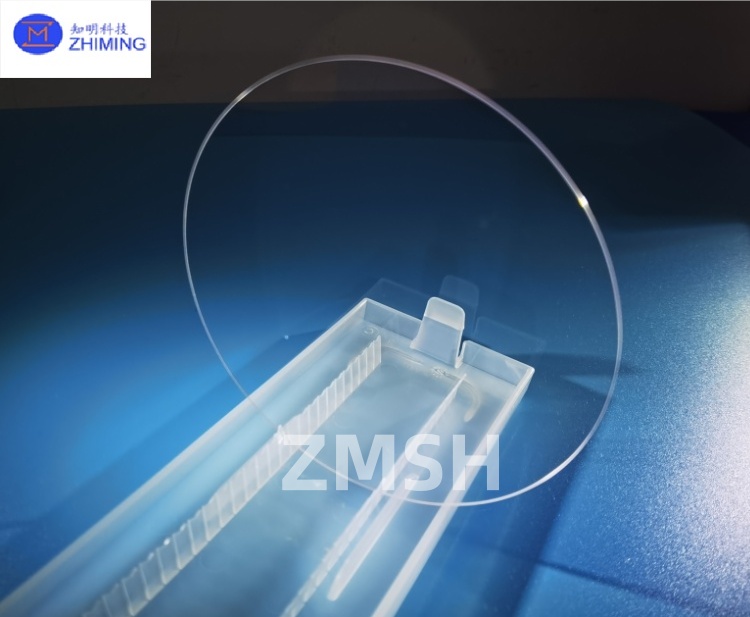

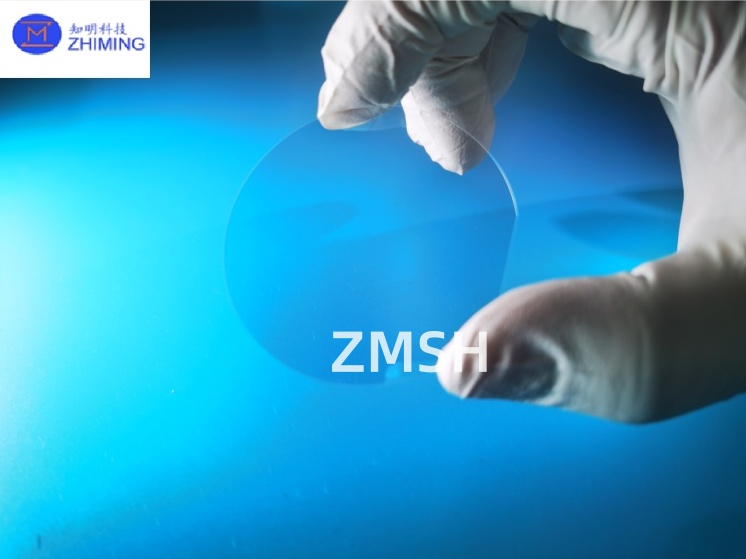

· 多種尺寸：2寸、3寸、4寸、6寸、8寸、12寸襯底。

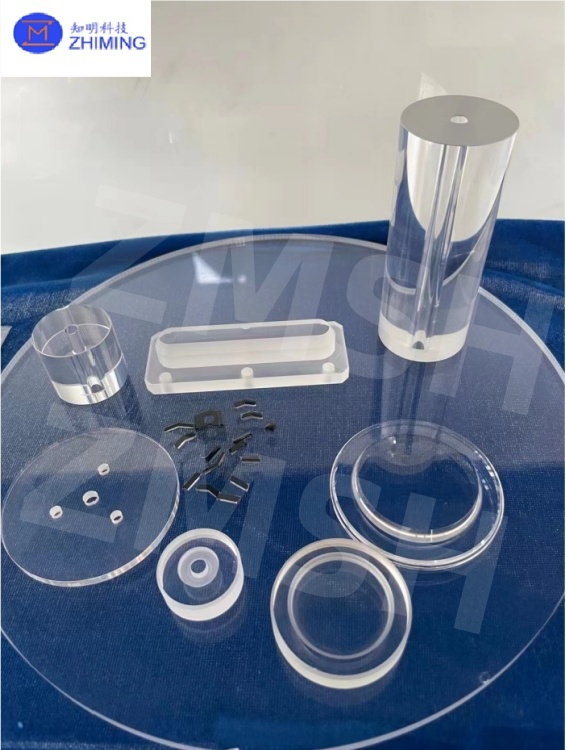

· 定制加工：藍寶石光學窗口、藍寶石棒、藍寶石柱等。

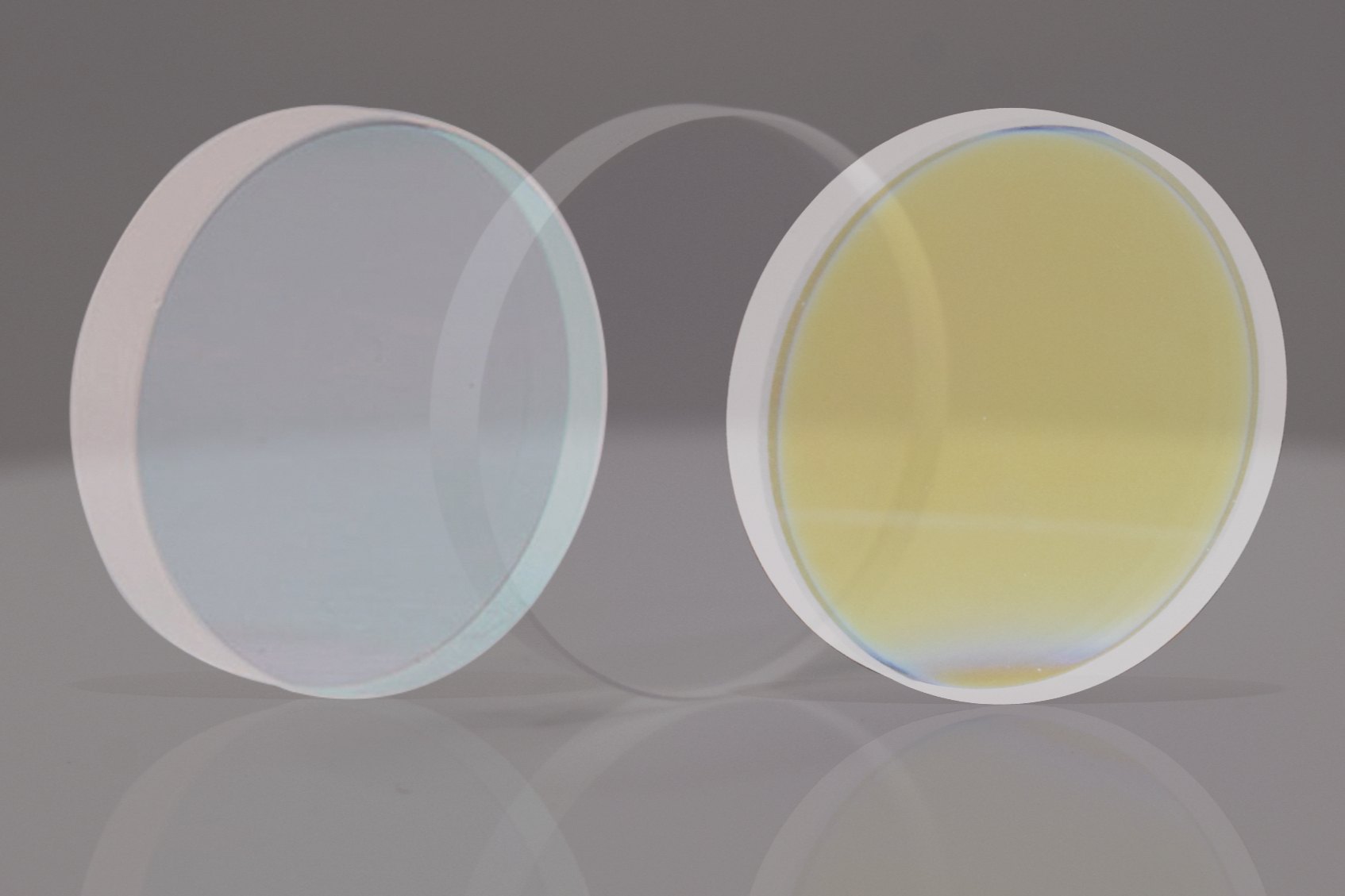

· 鍍膜服務：增透膜（AR）、高反射膜（HR）等，提升光學性能。

· 快速供貨：大量現貨，支持小批量定制。




結論


藍寶石的熱膨脹系數和熱導率具有明顯的各向異性，不同晶向適用于不同應用場景：


· C向：高熱導率，適合LED和激光器。

· A向/M向：機械強度高，適合光學窗口。

· R向：低CTE，適合高功率激光器。


合理選擇晶向可優化器件熱管理，提高性能和可靠性。上海知明提供全面的藍寶石材料解決方案，助力您的科研與產業發展。


如需進一步了解，歡迎聯系我們！
